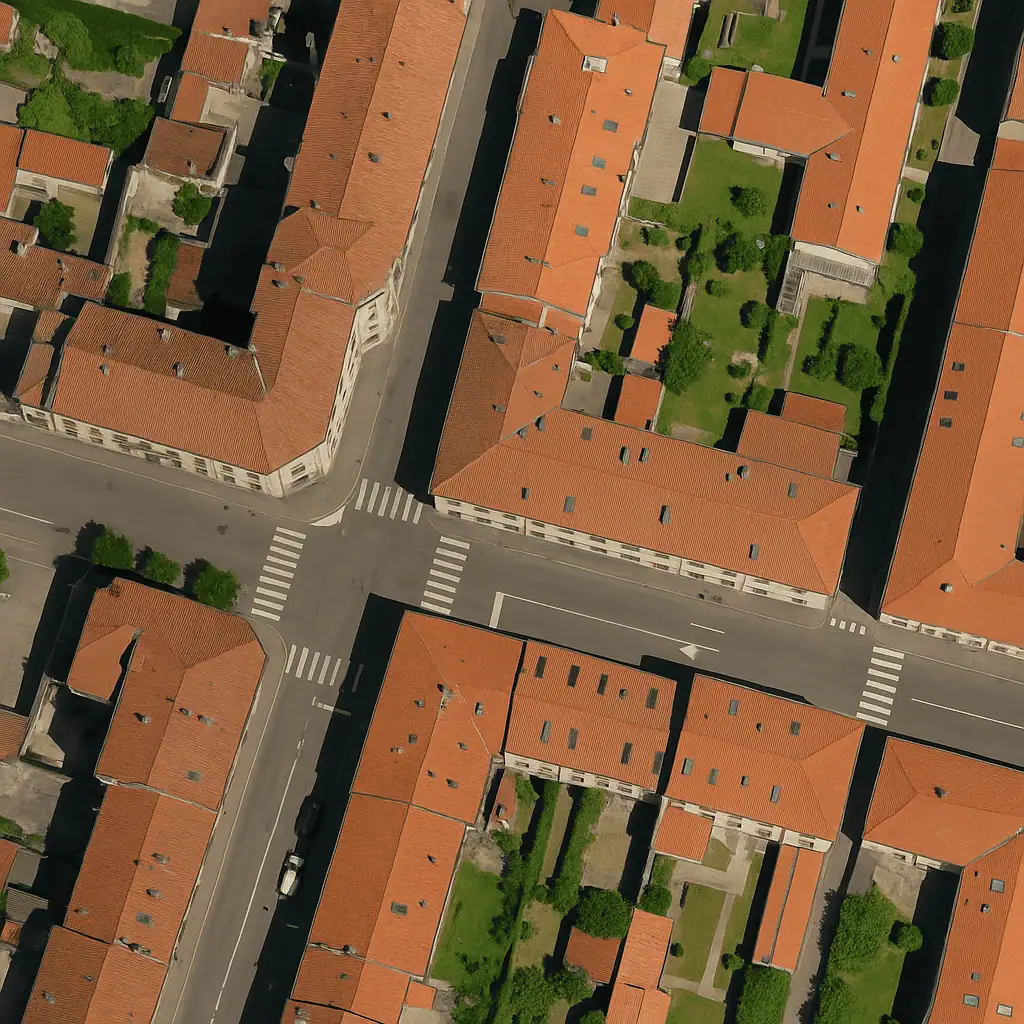

True Orthophoto con Metashape: la guida definitiva

La fotogrammetria digitale è diventata uno strumento fondamentale per professionisti che operano nei settori della topografia, dell’ingegneria e della gestione del territorio. Tra i prodotti più utilizzati vi sono gli ortomosaici, immagini georeferenziate che rappresentano il terreno in scala corretta.

Tuttavia, in molti casi la semplice ortofoto non è sufficiente a eliminare le distorsioni causate dalla prospettiva degli edifici o da altre strutture elevate. Qui entra in gioco la true orthophoto, una versione avanzata e più accurata, che può essere realizzata con software come Agisoft Metashape.

Questa guida completa ti mostrerà cos’è una true orthophoto, in cosa differisce da un ortomosaico tradizionale e come crearla correttamente utilizzando il workflow di Metashape. L’obiettivo è fornire un riferimento pratico sia a chi si avvicina per la prima volta alla fotogrammetria sia a chi lavora già nel settore e desidera ottenere risultati di livello professionale. Leggete anche “Come creare un modello 3D da foto con Agisoft Metashape”.

Differenza tra ortomosaico e true orthophoto

Per comprendere l’importanza di una true orthophoto, è utile partire dalla differenza con l’ortomosaico standard. Entrambi sono prodotti geospaziali derivati da rilievi aerei o da droni, ma presentano caratteristiche diverse.

Ortomosaico tradizionale

L’ortomosaico è un’unione di più immagini aeree, rettificate geometricamente e georeferenziate. Viene generato attraverso la correzione delle deformazioni ottiche e prospettiche causate dall’inclinazione della fotocamera e dal rilievo del terreno. Questo tipo di prodotto è molto utilizzato per la mappatura di terreni agricoli, foreste e aree aperte.

Tuttavia, l’ortomosaico standard presenta un limite: quando ci sono edifici o strutture elevate, l’immagine tende a mostrare “effetti di inclinazione” o ombre che deformano la posizione reale degli oggetti. Ad esempio, i palazzi sembrano inclinarsi e non rispettano la loro collocazione planimetrica.

True Orthophoto

La true orthophoto va oltre: oltre a correggere le deformazioni ottiche e prospettiche, elimina anche l’errore di parallasse generato dagli oggetti verticali. Ciò significa che gli edifici vengono rappresentati in pianta, senza inclinazioni, nella loro esatta posizione. Questo risultato si ottiene grazie all’integrazione del modello digitale delle superfici (DSM), che considera non solo il terreno, ma anche tutte le strutture presenti.

Il vantaggio della true orthophoto è evidente in ambito urbano: le strade non appaiono distorte dalle facciate degli edifici, gli incroci sono perfettamente leggibili e la posizione di ogni struttura è accurata al centimetro. Per questo motivo, la true orthophoto è oggi indispensabile per cartografia urbana, progettazione infrastrutturale e gestione del territorio.

Procedura corretta in Metashape

Agisoft Metashape è uno dei software più completi per la creazione di ortomosaici e true orthophoto. Il suo workflow intuitivo consente di passare dalle fotografie grezze al prodotto finale in modo relativamente semplice, purché si seguano i passaggi corretti.

1. Importazione e allineamento delle immagini

Il primo passo consiste nell’importare le fotografie scattate con drone o fotocamera aerea. In Metashape si utilizza il comando Workflow → Add Photos. Una volta caricate, le immagini vengono allineate con Workflow → Align Photos. Questo processo genera una nuvola sparsa di punti, che rappresenta la base della ricostruzione tridimensionale.

2. Creazione del modello digitale

Per ottenere una true orthophoto è necessario generare un DSM (Digital Surface Model). Dopo aver costruito la nuvola di punti densa (Build Dense Cloud), si procede con la creazione della superficie tramite Build DEM. A differenza del modello digitale del terreno (DTM), che elimina le strutture, il DSM le include, ed è proprio questo che permette di correggere le deformazioni degli edifici.

3. Generazione dell’ortomosaico

Una volta disponibile il DSM, si può procedere alla creazione dell’ortomosaico. In Metashape, il comando è Workflow → Build Orthomosaic. È fondamentale selezionare come superficie di riferimento il DSM e non il DTM: in questo modo, Metashape calcola la proiezione ortogonale tenendo conto anche degli edifici.

4. Ottimizzazione della true orthophoto

Dopo la generazione, è possibile intervenire per ottimizzare il risultato. Metashape permette di correggere eventuali artefatti manualmente, eliminare zone d’ombra e regolare la qualità della texture. Inoltre, è consigliato utilizzare Ground Control Points (GCP) o RTK/PPK per garantire la massima precisione metrica. Leggete anche “DJI D-RTK 3: la Stazione Multifunzione che Rivoluziona il Lavoro con i Droni”.

5. Esportazione del prodotto

Infine, la true orthophoto può essere esportata in formati standard come GeoTIFF, compatibili con software GIS (QGIS, ArcGIS, ecc.). Questo consente di integrare la mappa in progetti di urbanistica, topografia o monitoraggio ambientale.

Applicazioni pratiche della true orthophoto

Le true orthophoto generate con Metashape trovano applicazione in numerosi ambiti professionali:

– Urbanistica e pianificazione territoriale: mappe urbane prive di distorsioni, utili per la progettazione di nuove infrastrutture.

– Catasto e rilievi immobiliari: rappresentazioni planimetriche accurate degli edifici.

– Ingegneria civile: supporto alla progettazione di strade, ponti e reti idriche.

– Gestione del rischio: mappe precise per analisi in aree soggette a frane, alluvioni o incendi.

– Beni culturali: documentazione di centri storici e aree archeologiche con precisione centimetrica.

In sintesi, la true orthophoto non è solo un miglioramento estetico rispetto all’ortomosaico, ma uno strumento essenziale per garantire accuratezza geometrica in tutti quei progetti in cui la posizione reale delle strutture è fondamentale.

Consigli per risultati ottimali

Per sfruttare al massimo le potenzialità di Metashape e ottenere una true orthophoto di qualità, ecco alcuni suggerimenti pratici:

– Pianifica il volo del drone con missioni automatiche e sovrapposizione elevata (80% longitudinale, 70% laterale). Leggete “Droni per Fotogrammetria: Tecniche, Software e Migliori Modelli”.

– Usa RTK o PPK per una georeferenziazione precisa senza dover posizionare troppi GCP.

– Evita voli con forte inclinazione della fotocamera, preferendo scatti nadirali per ridurre deformazioni iniziali.

– Elabora a step: verifica i risultati della nuvola di punti e del DSM prima di passare alla generazione dell’ortomosaico.

– Controlla la qualità finale in un software GIS, confrontando la posizione di edifici e strade con mappe ufficiali.

Conclusione

Creare una true orthophoto con Metashape significa ottenere un prodotto cartografico preciso e affidabile, capace di rappresentare fedelmente non solo il terreno ma anche gli edifici e le infrastrutture. Rispetto all’ortomosaico tradizionale, la true orthophoto elimina gli errori prospettici e offre una visione planimetrica corretta, fondamentale per urbanistica, ingegneria e gestione del territorio.

Conoscere la differenza tra ortofoto e true orthophoto e seguire la procedura corretta in Metashape ti permetterà di realizzare mappe professionali, migliorando la qualità dei tuoi progetti e la fiducia dei tuoi clienti.
