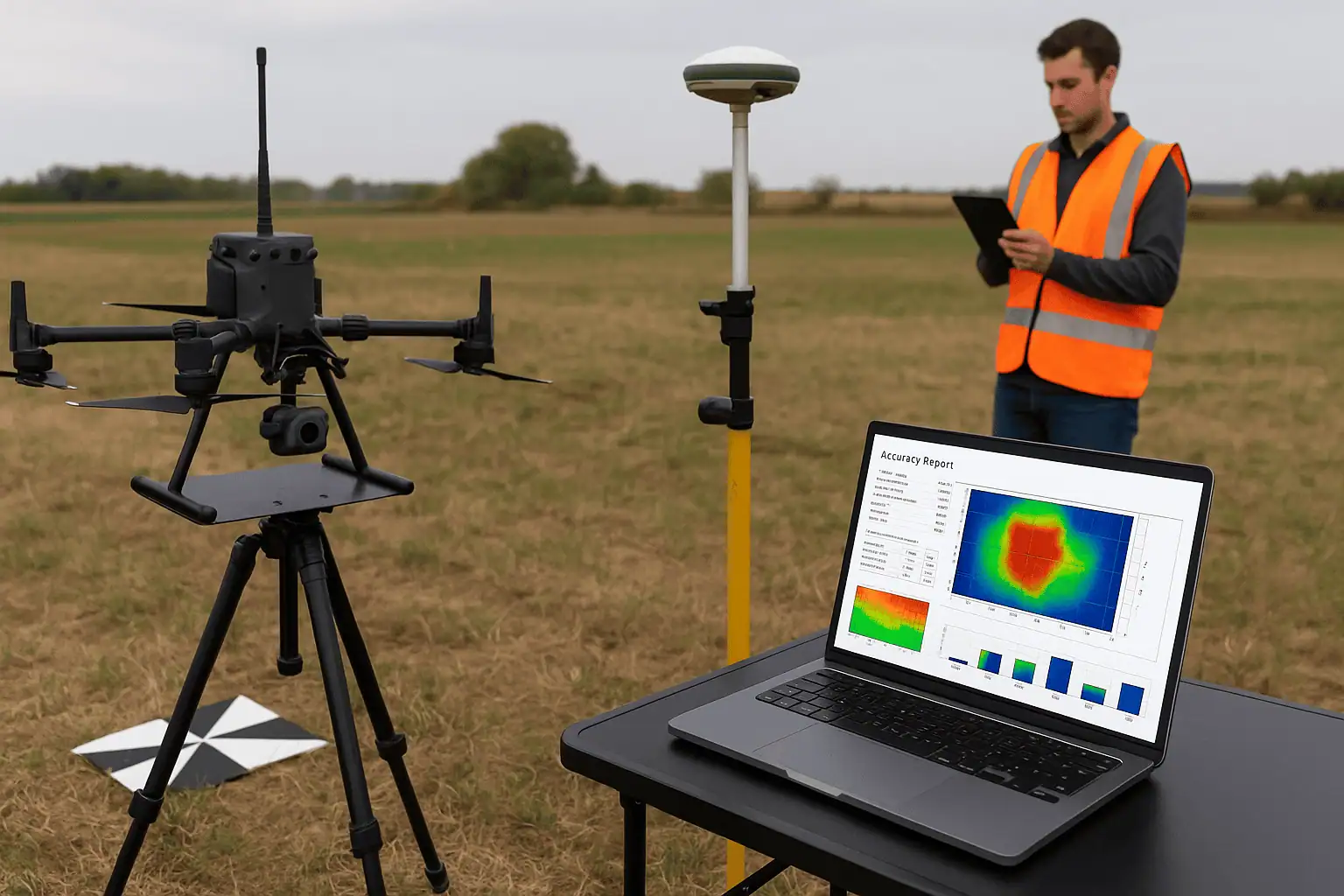

Come validare l’accuratezza di un rilievo da drone: GCP, RTK e report finale
La fotogrammetria con droni è oggi uno strumento indispensabile in settori come topografia, ingegneria, edilizia, agricoltura di precisione e archeologia. Tuttavia, la qualità di un rilievo UAV non si misura solo dalla bellezza di un modello 3D o di un ortomosaico: ciò che conta davvero è l’accuratezza metrica. Validare i risultati è fondamentale per garantire che i dati siano affidabili e conformi agli standard richiesti da clienti e normative. Leggete “True Orthophoto con Metashape: la guida definitiva”.
In questa guida vedremo come validare l’accuratezza di un rilievo da drone utilizzando tre elementi chiave: GCP (Ground Control Points), sistemi RTK/PPK e un report finale professionale. L’obiettivo è fornire un metodo chiaro e replicabile, utile sia per operatori alle prime armi che per professionisti già attivi sul campo.
Pianificazione punti
I GCP sono punti a terra rilevati con strumentazione topografica (GPS o stazione totale) e utilizzati come riferimento per calibrare e validare il rilievo UAV. Anche in presenza di droni dotati di sistemi RTK o PPK, i GCP restano un metodo di verifica imprescindibile. Leggete anche “Pianificatore missioni di volo droni DJI”.
Come posizionare i GCP
– Distribuzione uniforme: i punti devono coprire l’intera area del rilievo, inclusi i bordi.
– Numero minimo: per aree piccole bastano 4–5 punti, per rilievi più estesi si consiglia almeno 8–10 GCP.
– Contrasto visivo: usa target ben visibili (croci bianche su sfondo nero o viceversa) per facilitare il riconoscimento nelle immagini aeree.
– Rilievo preciso: i GCP vanno misurati con GPS RTK o stazione totale, garantendo precisioni centimetrali.
Oltre ai GCP, è buona pratica inserire Check Points, ovvero punti indipendenti non usati nell’elaborazione, ma solo per verificare la bontà del modello. In questo modo si può quantificare l’errore residuo del rilievo.
Soglie d’errore
Una volta importati i GCP e processato il modello, occorre confrontare le coordinate note con quelle calcolate dal software. Il risultato viene espresso in RMSE (Root Mean Square Error), un indicatore statistico che misura lo scarto medio tra valori attesi e osservati.
Valori di riferimento
– Alta precisione: errore inferiore a 2–3 cm (idoneo per topografia e ingegneria civile).
– Precisione media: errore tra 5 e 10 cm (accettabile per agricoltura di precisione e monitoraggio ambientale).
– Bassa precisione: oltre 10 cm (può essere sufficiente per ispezioni visive o mappature generiche).
I droni con RTK/PPK integrato riducono drasticamente la necessità di numerosi GCP, poiché acquisiscono correzioni satellitari in tempo reale (RTK) o in post-processing (PPK). Tuttavia, almeno 2–3 punti di controllo a terra restano fondamentali per validare l’accuratezza effettiva.
Come interpretare i dati
L’accuratezza va valutata sia in orizzontale (XY) che in verticale (Z). In genere, l’errore verticale risulta più alto rispetto a quello planimetrico. Un buon report deve sempre distinguere questi valori e confrontarli con le specifiche del progetto.
Report per il cliente
Il lavoro di un pilota UAV non termina con l’elaborazione del modello, ma con la consegna di un report chiaro e professionale. Il documento deve spiegare in modo trasparente come è stata validata l’accuratezza, quali metodologie sono state seguite e quali valori di errore sono stati riscontrati.
Contenuti indispensabili del report
– Introduzione: descrizione del progetto e dell’area di rilievo.
– Metodologia: spiegazione della raccolta immagini, uso di RTK/PPK e posizionamento GCP.
– Risultati: tabella con valori RMSE per X, Y e Z.
– Mappe e screenshot: immagini dell’ortomosaico con indicazione dei punti di controllo.
– Conclusioni: valutazione finale dell’accuratezza e conformità agli standard richiesti.
Un buon report non è solo un documento tecnico, ma anche uno strumento di comunicazione con il cliente. Presentare dati chiari aumenta la fiducia e dimostra professionalità.
Esempio di tabella per il report
| Punto | Coordinate rilevate (m) | Coordinate modello (m) | Errore X (cm) | Errore Y (cm) | Errore Z (cm) |
|---|---|---|---|---|---|
| GCP1 | 123.456 / 456.789 / 12.345 | 123.458 / 456.792 / 12.350 | +2 | +3 | +5 |
| GCP2 | 124.111 / 457.222 / 12.111 | 124.115 / 457.225 / 12.115 | +4 | +3 | +4 |
I valori riportati sono a titolo di esempio: ogni progetto deve contenere misurazioni reali e certificate.
Checklist pratica per validare un rilievo UAV
✔ Pianifica e distribuisci i GCP in modo uniforme.
✔ Rileva i punti con strumentazione topografica certificata.
✔ Utilizza sistemi RTK/PPK quando disponibili.
✔ Inserisci Check Points per una verifica indipendente.
✔ Calcola gli errori RMSE in XY e Z.
✔ Confronta i risultati con le soglie accettabili del progetto.
✔ Redigi un report finale con tabelle e mappe.
Seguire questa checklist garantisce un metodo di lavoro standardizzato e facilmente dimostrabile ai clienti.
Conclusione
Validare l’accuratezza di un rilievo UAV non è un passaggio opzionale, ma una fase essenziale per garantire qualità, affidabilità e professionalità. Con una pianificazione attenta dei GCP, l’uso di tecnologie RTK/PPK e la redazione di un report finale chiaro, è possibile offrire dati certificati e aumentare la fiducia dei clienti.
Investire tempo in queste procedure significa ridurre contestazioni, migliorare la reputazione professionale e distinguersi in un mercato sempre più competitivo.
